自作歯車

レーザー加工機の使い方 その5 (平ギヤの組み方・効率Up)

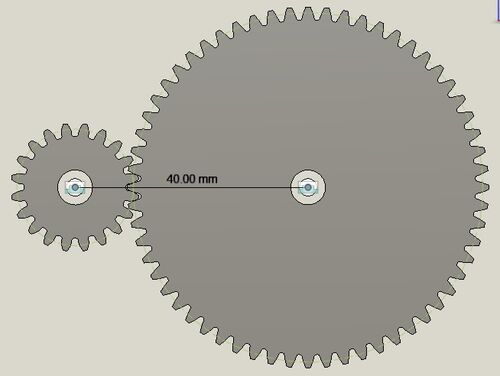

ギヤ同士の距離 "FM GEARS"の"Pitch Diameter"が丁度重なる様に配置するればギヤボックスを自作することができます。 ("FM GEARS"での平ギヤの作り方は色々webにあるので検索して下さい) この"Pitch Diameter"はモジュール×歯数で求める事ができます。 例…

Fsion360のCAMで歯車をつくる (2回目以降の手順)

前回は初回設定込みでしたので、今回は2回目以降の手順について解説します。 ”デザイン”から”製造”へ移行して”設定”→”新しいセットアップ”を左クリック 操作タイプ 切断に設定、 ”方向”にて加工軸とZ軸を合わせて”OK”を左クリックします。 ”切断”→”2D輪郭”を…

Fsion360のCAMで歯車をつくる

レーザー加工機の利点は切削時にワークに非接触な事と、刃幅が小さい事です。 加工機の性能的にはモジュール0.5の歯車を製作できそうですが、Fusion360のスケッチからのDXFファイル出力はモデル寸法と同じです。 レーザー加工機はこのDXFの線の中心にレーザ…
