レーザー加工を前提にした設計例
メカニカルパーツ
ネットストア”モノタロウ”で手軽にメカニカルパーツが購入可能になりました。
289円（税別）のリニアブッシュ（直動ユニット）を見つけたので、早速購入しました。
直径6mmのシャフトと組み合わせて使用します。
リニアブッシュ・シャフトの保持機構
アクリル板同士を溶剤接着すると一体化した様に強固な構造物になります。
レーザー加工 → 平行ピンを用いた位置合わせ仮組立 → 溶剤接着 の手順を前提に設計します。
(平行ピンの使い方については過去記事を御覧下さい。)
blackbox-crusher.hatenablog.com
リニアブッシュの固定には板ナットを用います。
M3ネジが通る様に中央は厚さ3mm、両サイドは厚さ2mmのアクリル板を用います。
この状態で溶剤接着材を流し込みます。
板ナットを横からはめ込んでネジを通せば完成です。

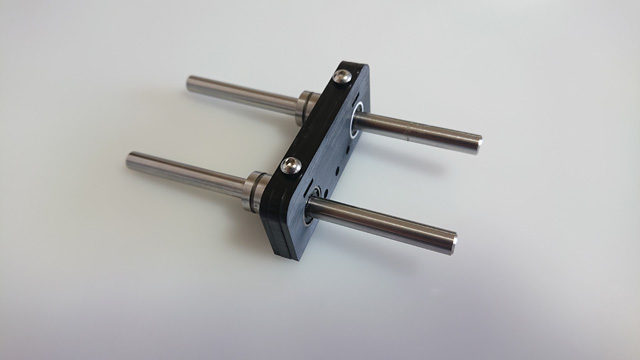

スライドブッシュを取付て、ネジで固定すれば完成です。
