1ポートに複数センサを接続する方法 (準備編 回路図の読み方)

講習会が小学生対象の場合でも回路図の読み方について講義しています。

講習会では、並列・直列共振回路の周波数特性を描く所まで進めるのですが、表情を観察しながらの対面の様には行かないので、アレルギーにならない様に冒頭部分のみ紹介します。



小学生高学年になると電池と豆電球を繋いでみたり、電磁石を作ってみたりします。

つまり、電源・スイッチ・負荷については習っていることになります。

ロボットに興味を持っている子供たちは乾電池にモーターの配線を押し付けて回して見るぐらいの体験はしているようです。

後はコンデンサの動作が理解できれば実体験の感覚で回路を読むことができます。

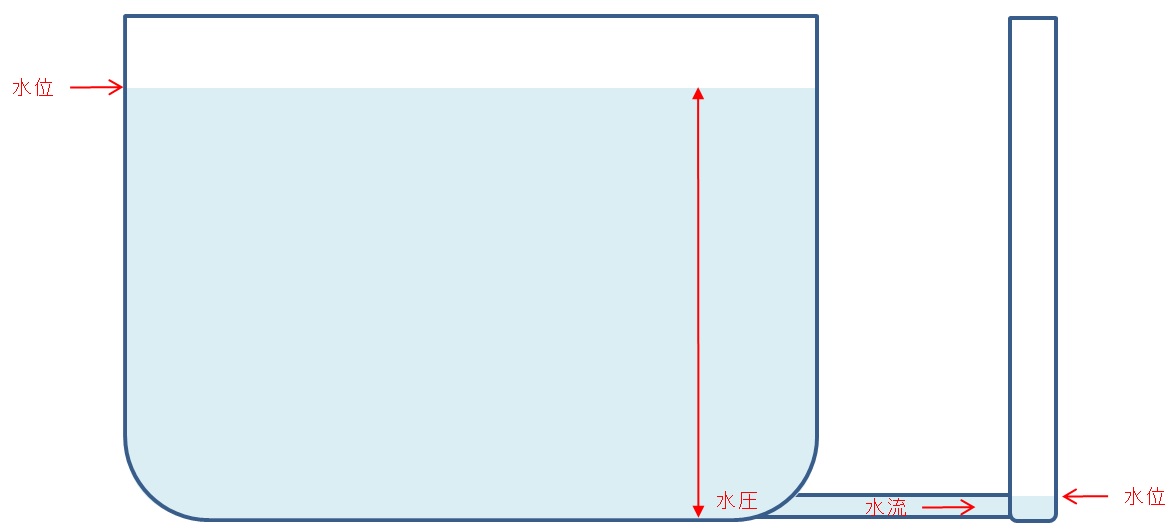

この絵の様に、大きな容器に入っている水を小さな容器にホースで繋いでいます。

小さな容器は殆ど空っぽです。

この後どうなりますか?

f:id:Blackbox_crusher:20210613125743j:plain

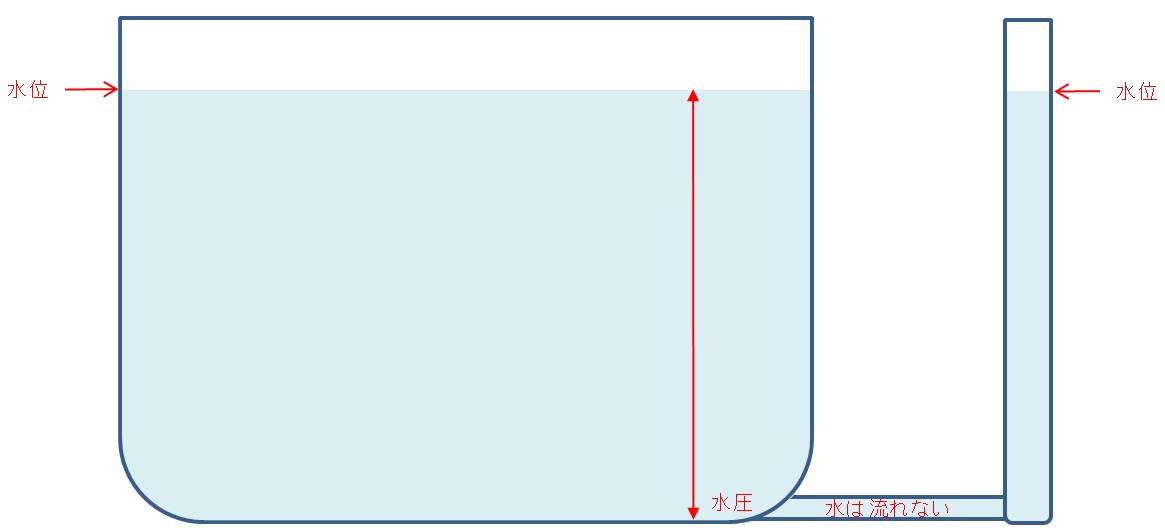

小さな容器に水が移動して水の高さが大きな容器と同じ高さになりますね。

f:id:Blackbox_crusher:20210613125900j:plain

ではもう少し細かく見てみましょう。

小さな容器は殆ど空っぽの時は勢いよく水が流れますが、だんだん流れが弱くなって水の高さが同じに近づくと殆ど流れなくなって、水の高さが同じになると水の流れは止まります。

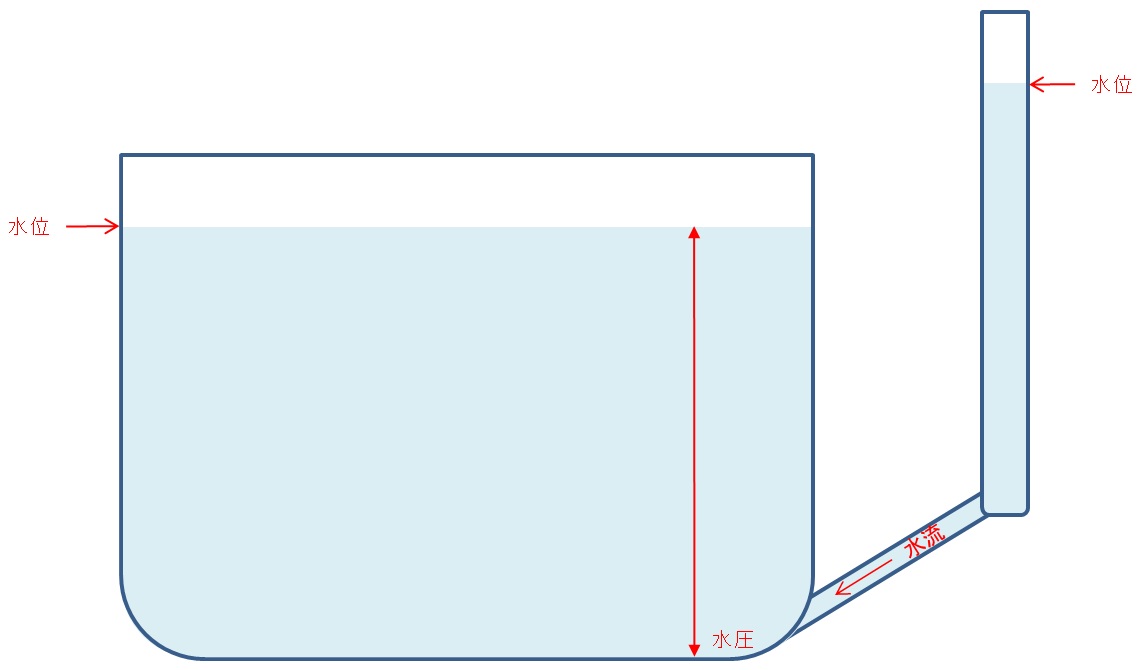

では再び水の流れを作るにはどうしたら良いですか?

答えは小さな容器を上げるか下げるか、大きな容器を上げるか下げるかですが、図では小さな容器を上げています。

f:id:Blackbox_crusher:20210613130835j:plain

今度は、反対向きに水が流れて小さい容器と大きい容器の水の高さが同じになると水が流れなくなります。

次に実験に協力してくれる方、前に出てきてください。

2m置きに3本の線(テープ)が引いてあります。
真ん中に立って、”右”と言ったら右側の線の向こう側まで移動、”左”と言ったら左側の線の向こう側まで移動してください。

では始めます。

”右~~”、”左~~”、ちゃんと移動できますね。

では少し早くします。

”右~”、”左~”、”右~”、”左~”、ちょっと厳しいですね。

ではもっと早くします。

”右”、”左”、”右”、”左”、”右”、”左”、間に合わなくなりましたね。

協力ありがとうございました!

右移動中に左に行くのは大変ですね。

急に左(反対方向)に動くのが大変なのは右に移動している体がそのスピードで右に移動し続けようとする力が働くからです。これを慣性と言います。

慣性とは止まっている物は止まり続ける(勝手に動いたらホラーですね)動いている物はそのスピードで動き続けようとする性質のことを言います。

皆さん自転車を漕いである程度のスピード出てたら漕ぐのを止めると思います。

この時、しばらくはそのスピードで走るのを経験していると思います。

漕ぐのを止めた途端に自転車が止まったら大変ですね。これが慣性です。

慣性は急な方向転換を妨げます。

先ほどの水の流れも、水の高さが同じになるまでには時間が必要です。

小さい容器を速く上げ下げすると、人の左右移動で動けなくなったのと同じで水の流れが止まります。

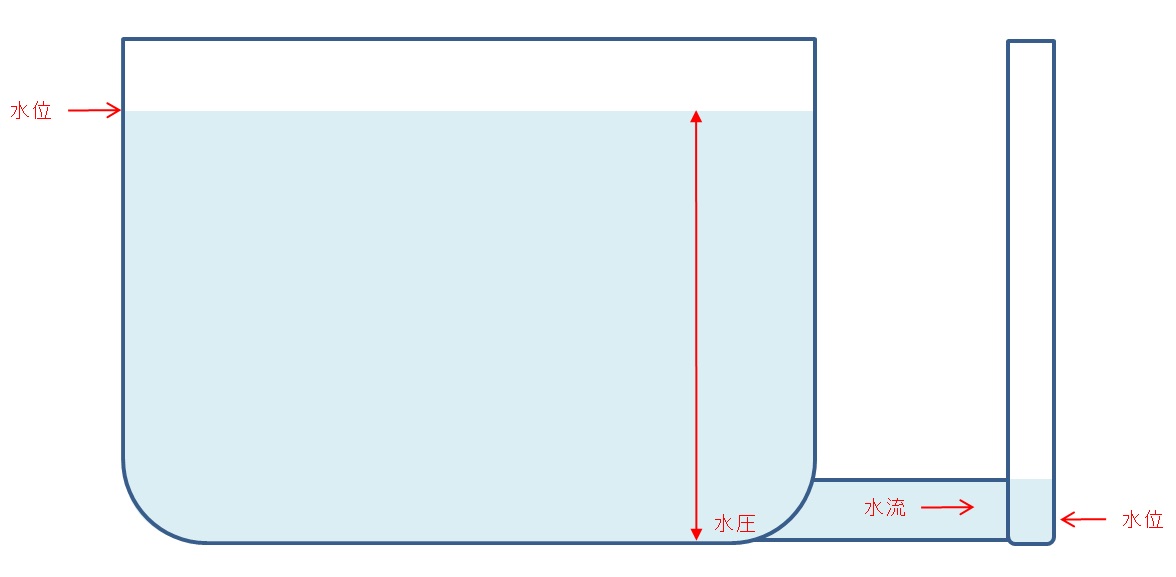

今度はホースがとても太かったらどうなるでしょうか。

小さな容器に向かって水が流れて、水の高さが同じになると水の流れは止まると言う一連の動きは変わりませんが、同じ高さになるまでの時間が早くなります。

f:id:Blackbox_crusher:20210613154257j:plain

逆に注射器の針のような、とても細い管で繋いだらどうなるでしょうか、水の高さが同じになるのに何分もかかるかもしれません。

この様に管が太いと水が良く流れて、細いと少ししか流れなくなる性質があります。

これを配管抵抗と言います。

電気でも太い配線はたくさんの電気が流れて、細いと少ししか流れなくなります。

電気では”抵抗”と言います。

注射器の針の様に極端に流れにくくする目的のものを抵抗器と言います。

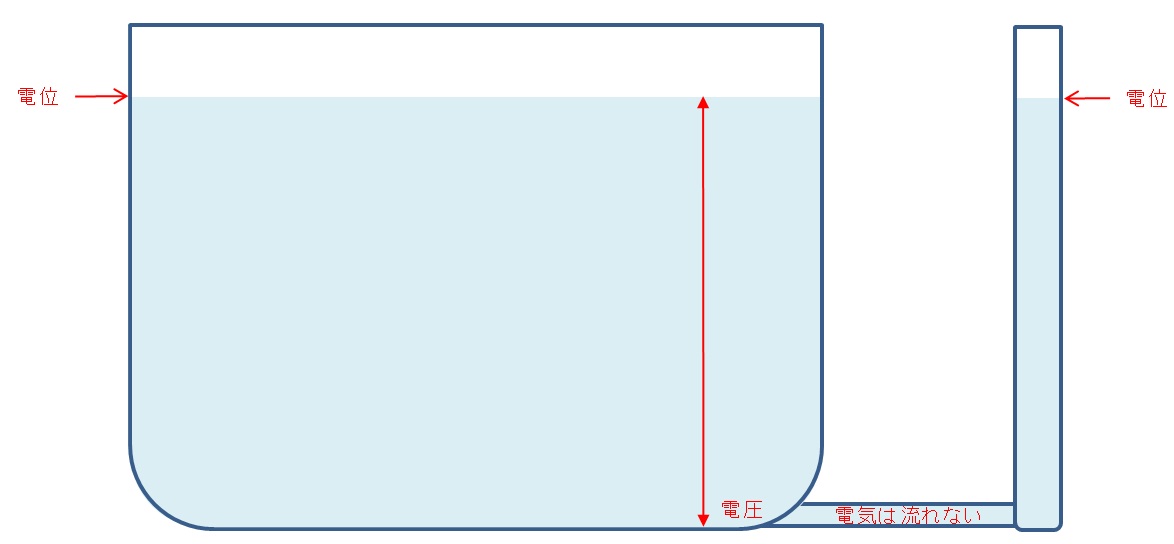

さっきの絵の大きな容器が電池、小さな容器がコンデンサと考えて下さい。

 ”水””電”に変えるとこんな絵になります。

絵は水と電気がおなじであることをイメージしやすい様に”水位”を”電位”に言葉合わせしてますが、電位=電圧と考えて下さい。

皆さんの普段使いに合わせて以下”電圧”を用いて説明します。

f:id:Blackbox_crusher:20210613134445j:plain

 電気になっても全く同じで、空っぽのコンデンサ(小さい容器)に電池を繋ぐと電池と同じ電圧になるまで電気が流れます。

同じ電圧になったら電気は流れません。

電池が減って電圧が下がったら、コンデンサも同じ電圧になるように、また電気を移動させます。

ただし、速い電圧の上下には追い付けません。

全く水の時と同じ動作です。

ロボットキットでセンサ電圧を読み取る時に起こるバラツキはノイズと呼ばれる非常に速い電圧の上下が原因ですが、このコンデンサは速い電圧の上下に追いつくのは苦手なので、ノイズを小さく見せる働きをしてくれます。



これらを踏まえて、ダイセン電子工業さんがマニュアルで回路図を公開しているラインセンサを読んでみましょう!

ラインセンサー | ロボット,センサー | 株式会社ダイセン電子工業 (daisen-netstore.com)

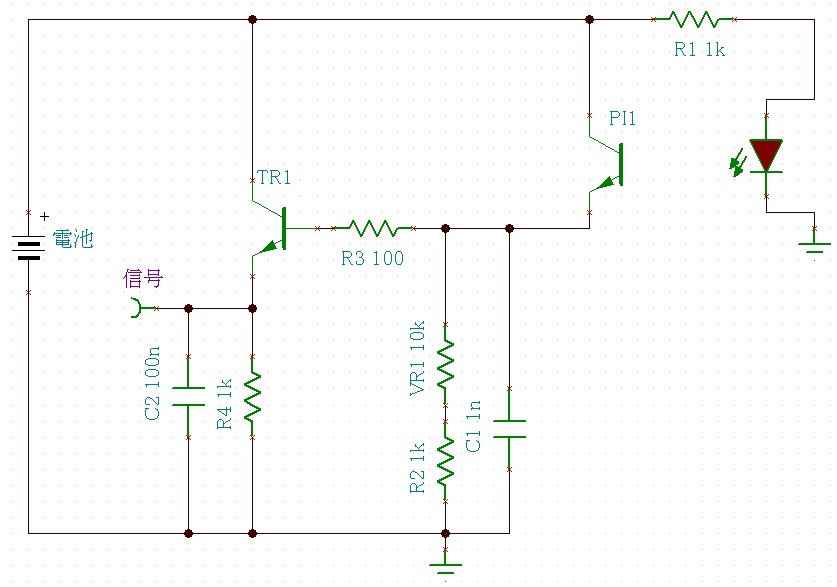

回路図はこんな感じになります。

一番右の茶色の三角と横棒で書かれた電子部品はLEDと言って光を出します。

f:id:Blackbox_crusher:20210613155412j:plain

”信号”はセンサの状態によって電圧が変わります。

例えばラインセンサの場合、白線は4V、黒線は1Vと言った具合です。

コンデンサは信号に混じっているノイズを取る為にありますので、信号の4Vや1Vそのものに影響を与えません。

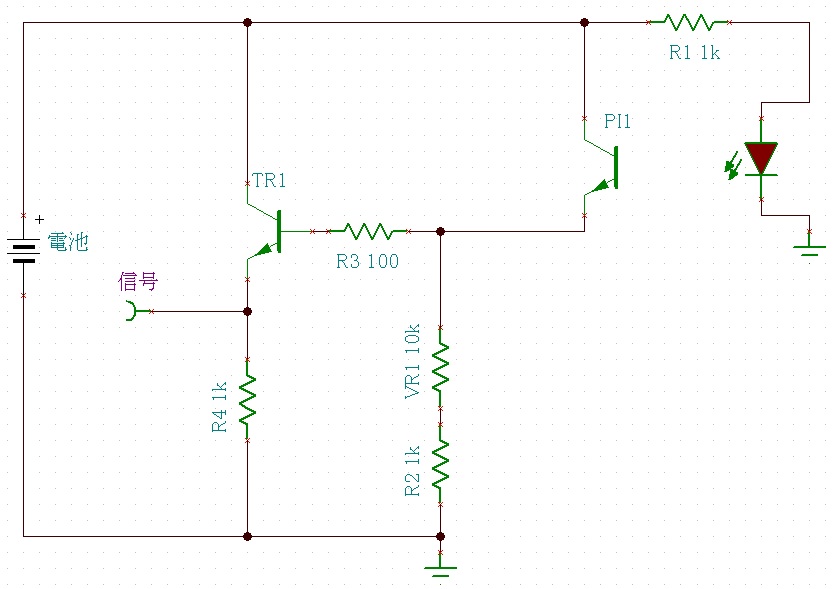

先ず”縦に付いているコンデンサは省略します。

f:id:Blackbox_crusher:20210613155951j:plain

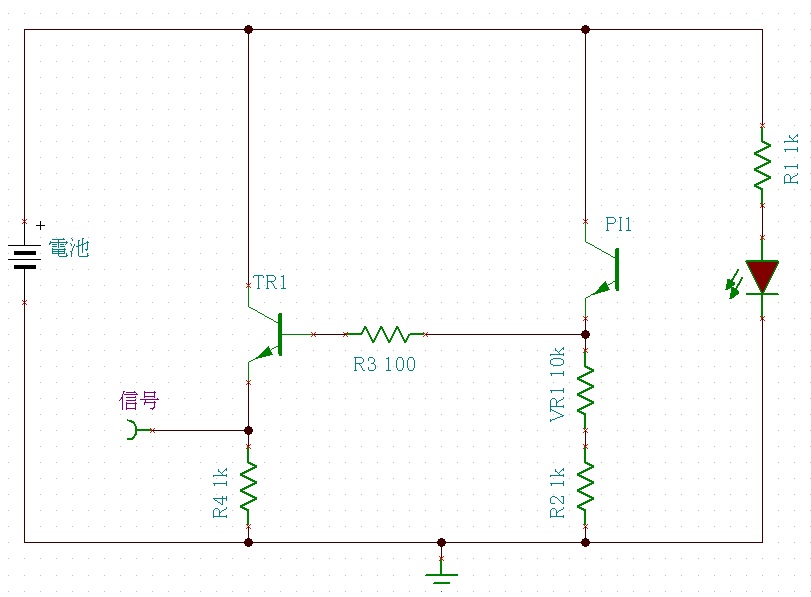

回路は接続点を変えなければ、形を変えてもOKなので読みやすいように整えます。

f:id:Blackbox_crusher:20210613160137j:plain

トランジスタと言う3本足の電子部品はスイッチに置き換えます。

トランジスタに似た形の右側にある一本足りない電子部品”PI1”はフォトトランジスタと言って、光が強いとスイッチON、光が弱いとスイッチOFFすると考えて下さい。

f:id:Blackbox_crusher:20210613160831j:plain

回路読みの準備が整いました。

先ず光が強い時”PI1”がスイッチONになります。

すると電池と繋がるので、”TR1”がスイッチONになります。

これも電池に繋がるので”信号”は電池電圧になります。

光が弱い時”PI1”がスイッチOFFになります。

電池電圧が加わらないので”TR1”はスイッチOFFになり、”信号”は0Vになります。

ではこのONとOFFの間はどうなるのでしょうか?

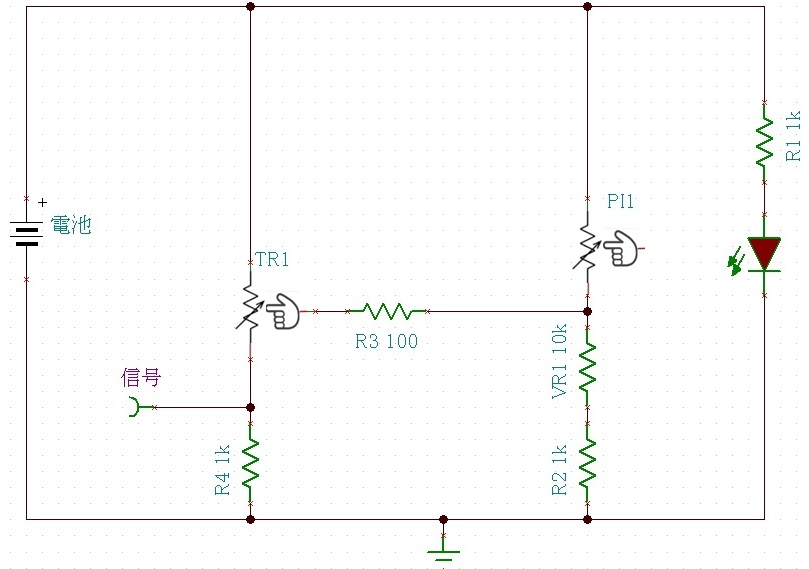

 この様に可変抵抗に置き換えてイメージします。

f:id:Blackbox_crusher:20210613163736j:plain

 強いでも弱いでもない光(灰色やセンサの視野が白黒半々で捉えている時など)”PI1”が”TR1”に電池電圧の半分程度の電圧を加えます。

”TR1”も信号線に電池電圧の半分程度の電圧を加えます。

光の強さによって0V付近~電池電圧付近までの電圧が変わる動作であることが分かります。

という具合に回路の動作を理解できればファーストステップとしては充分です。



まとめ

①縦に付いているコンデンサは一旦省略して回路の要素を減らしてスッキリ見せる。

②接続点を変えないなら変形OK!水と容器のイメージに合うように縦並びに変形がお勧め

トランジスタはスイッチON、スイッチOFFに置き換えて考える。ON-OFF間の状態は可変抵抗に置き換えて考える。

トランジスタの状態はセンサ側から判断して信号出力側に進めて行く。



 次回はいよいよ1ポートにラインセンサを複数個繋げる場合と方法についてです。
